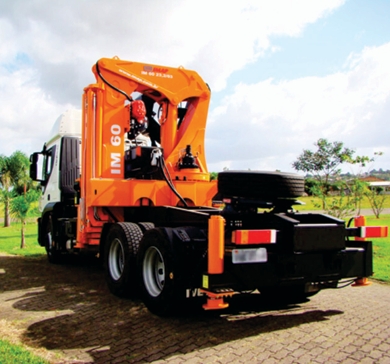

IM 60

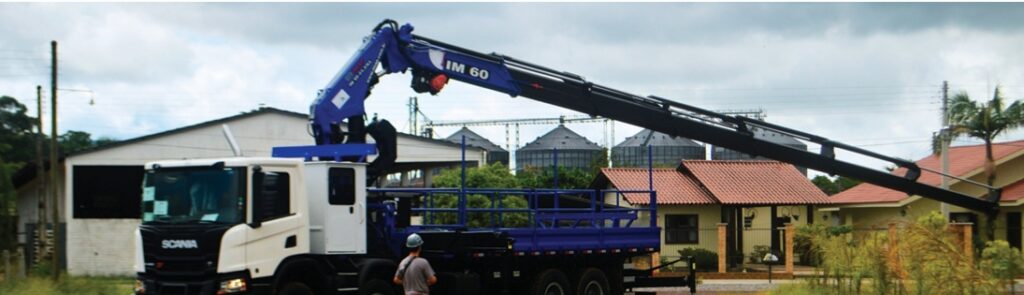

Os guindastes IMAP são equipamentos versáteis, destinados ao trabalho de movimentação de cargas em geral, sendo construídos por braços articulados e telescópicos atuados por cilindros hidráulicos.
Especificações Técnicas IM 60 23,2/63
| Momento de carga útil | 60.000kgf.m |
| Alcance máximo vertical | 27m |
| Alcance máximo horizontal | 23,2m |
| Ângulo de elevação da lança | -90° a 80° |
| Ângulo de giro | Infinito |
| Número de lanças hidráulicas | 6 |
| Número de lanças manuais | 3 |
| Raio mínimo de içamento permitido (carga máxima) | 2,10m* |
| Capacidade máxima raio mínimo permitido | 27.730kgf |
| Pressão máxima de trabalho | 250 bar |
| Capacidade do reservatório de óleo | 190 l |
| Volume de óleo hidráulico total | 230 l |
| Peso aproximado do equipamento base | 7.100kg |
| Espaço mínimo para montagem | 1,48m |
| Abertura dos estabilizadores principais | 7,33m |
| Abertura máxima dos estabilizadores traseiros | 4,84m |
Veículo Mínimo Recomendado
| PBT mínimo necessário* | 23.000kgf |
*Para outros PBT’s, consulte a fábrica

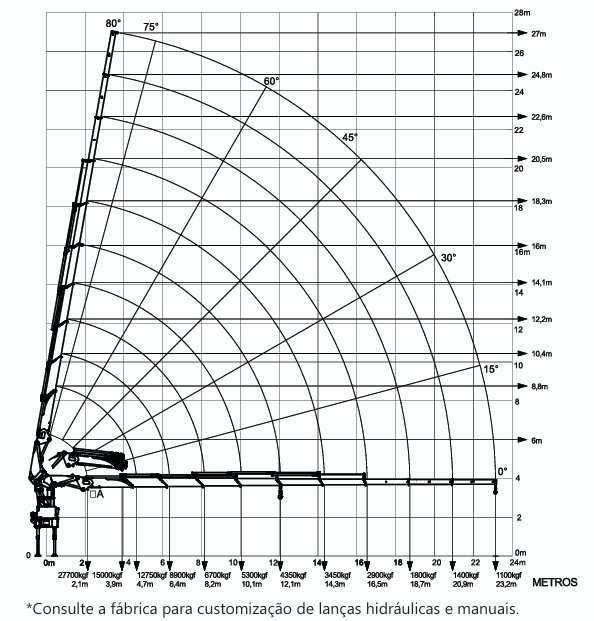

DIAGRAMA OPERACIONAL DE CARGAS E ALCANCES
