IM 50
Os guindastes IMAP são equipamentos versáteis, destinados ao trabalho de movimentação de cargas em geral, sendo construídos por braços articulados e telescópicos atuados por cilindros hidráulicos.
Especificações Técnicas IM 50-20,9/53
| Momento de carga útil | 50.000kgf.m |
| Alcance máximo vertical | 24,5m |
| Alcance máximo horizontal | 20,9m |
| Ângulo de elevação da lança | -90° a 80° |
| Ângulo de giro | 420° |
| Número de lanças hidráulicas | 5 |
| Número de lanças manuais | 3 |
| Raio mínimo de içamento permitido (carga máxima) | 2,10m* |
| Capacidade máxima raio mínimo permitido | 23.800kgf* |
| Pressão máxima de trabalho | 265 bar |
| Capacidade do reservatório de óleo | 160 l |
| Volume de óleo hidráulico total | 200 l |
| Peso aproximado do equipamento base | 4.900kg |
| Espaço mínimo para montagem | 1,5m |
| Abertura dos estabilizadores principais | 6,28m |
Veículo Mínimo Recomendado
| PBT mínimo necessário* | 23.000kgf |
*Para outros PBT’s, consulte a fábrica

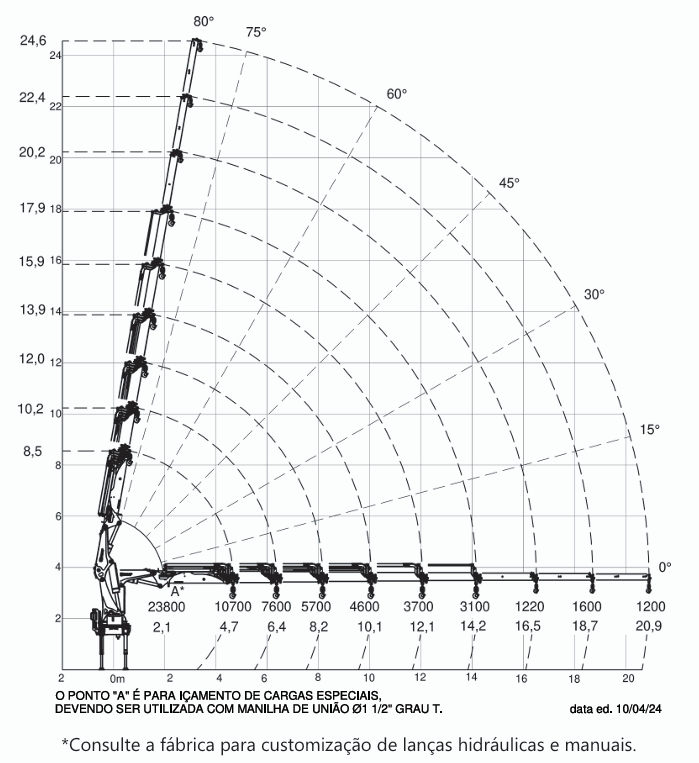

DIAGRAMA OPERACIONAL DE CARGAS E ALCANCES
Com capacidade desenhada para as operações mais complexas, os Guindastes IMAP oferecem o melhor desempenho na movimentação de cargas!
